Manual en español RigExpert AA230

En este primer post sobre descargas útiles, os pongo el manual en español del RIGEXPERT AA230 zoom

Espero sea de interés sobre todo para los dueños de este medidor.

Click aqui para su descarga

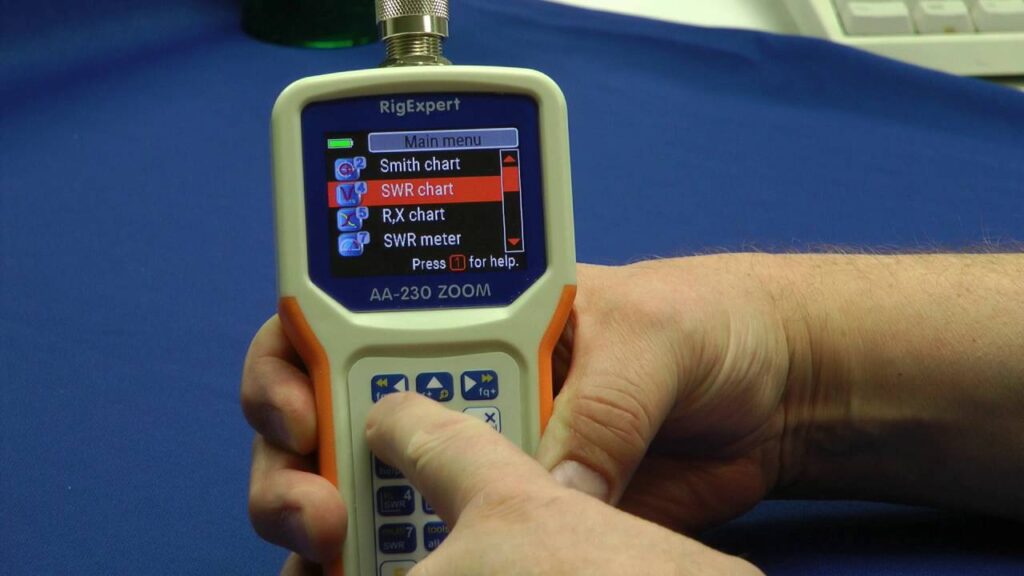

INFO SOBRE EL ANALIZADOR DE ANTENAS AA230

de 60 Khz a 35 Mhz

El analizador de antena AA230-ZOOM  es un potente instrumento diseñado para ensayar, comprobar, sintonizar o reparar antenas y líneas de alimentación. Las gráficas de SWR (ROE) e impedancia son características clave de estos analiza-dores que reducen significativamente el tiempo requerido para ajustar una antena. Modo TDR (Time Domain Reflectometer) Su fácil uso de los modos de medición, así como características extras como la conexión a un ordenador personal  y pantalla en color  lo hacen atractivos para los profesionales y aficionados. Usando este analizador se pueden efectuar fácilmente las siguientes tareas:

● Rápida verificación de una antena.
● Ajuste a resonancia de una antena.
● Comparación de características de una antena antes y después de un evento (lluvia, tormenta, etc.)
● Construcción de stubs coaxiales o medición de sus parámetros.
● Localización del fallo en un cable.
● Medición de capacitancia o inductancia de cargas reactivas.



Especificaciones:

Rango de frecuencia: 0.06 a 35 MHz
Paso de frecuencia: resolución 1 kHz
Margen de medida ROE:1:1 a 100 en modo numérico , 1:1 a 10:1  en modo gráfico
Medida de ROE en sistemas de 25, 50, 75  Y 100Ohm
Presentación ROE: numérica o a barra
Rangos R y X: 0…1000, -1000…10000 en modo numérico, 0…200, -200…200 en modo gráfico
Modos de presentación: ROE a frecuencias simple o múltiple SWR, R, X, Z, L, C a una sola frecuencia
SWR gráfica, 20 a 100 puntos
R, X gráfica, 20 a 100 puntos
Carta Smith 20 a 100 puntos
Perdida de retorno, gráfica 20 a 500 puntos gráfica
TDR Time Domain Reflectometer
Herramientas de cable(perdida impedancia etc)
Salida de RF: Conector UHF: (SO-239)
Forma de onda: rectangular, 0,06…55 MHz
Nivel de salida: aprox. -10 dBm (carga 50 Ohm)
Alimentación:

  • 2 pilas alcalinas 1,5V, tipo AA
  • 2 pilas recargables 1,2V, 1800 – 2700 mAh, Ni-MH, tipo AA/R6 *
  • 4 horas de medición continua, máx. 2 días en modo stand-by cuando se usan pilas totalmente cargadas
  • Con el analizador conectado al PC o a un adaptador CC con zócalo USB, se alimenta de esas fuentes

Interfaz: LCD gráfica retroiluminada Color 320×240
Teclado impermeable 6×3 teclas
Funda de trasnporte
Menús y ayudas multi-idioma
Manual en español
Conexión USB a un ordenador personal
Dimensiones: 103x207x37 mm
Margen de temperatura de trabajo: 0…40 °C Peso sin las pilas): 310g
